冷卻塔降噪噪聲污染源

風機低頻噪音治理：
消聲器選擇非常重要，一般消聲器對中低頻噪音效果不明顯，抗性消聲器治理效果好，但頻率選擇性十分強，所以一般選擇阻抗復合式消聲器。 阻抗復合消聲器是指將聲吸收和聲反射恰當?shù)亟M合起來的消 聲器。它同時既有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果。 阻抗復合式消聲器型號選擇.

落水高頻噪聲治理
治理相對容易，但要注意隔音治理同時避免影響散熱性能的發揮，雖然消聲器和消聲百葉可以大幅降噪，但要合理設計，及設計時要綜合考慮散熱性能和動力性能。結構不合理就達不到降噪目 的，流阻太大會影響冷卻塔工作，降低制冷能力：動力性能設計不好也會增加阻力，甚至會產生混響噪聲，所以治理過程中要綜合考慮。

冷卻塔降噪標準

《中華人民共和國環境保護法》及《中華人民共和國環境噪聲污染防治條例》，保障城市居民的生活聲環境質量，我國制訂了《社會生活環境噪聲排放標準 GB22337-2008》。
1、城市區域環境噪聲標準限值見表：
2、夜間突發的噪聲，其最大值不準超過標準值15dB。
3、區域及時間的劃定：
(1)、各類標準適用區域由當?shù)厝嗣裾畡澏ā?br /> (2)、本標準晝間、夜間的時間由當?shù)厝嗣裾串數亓晳T和季節變化劃定。

冷卻塔降噪優勢

特菱超靜音冷卻塔揉合國內外先進技術配合建筑物整體造型藝術而獨創的新型冷卻塔，同時最大限度地控制了冷卻塔由于保障熱交換而產生不可避免向大氣排放的飄水、噪音的環境污染，它具有效率高、能耗低、組合靈活、便于維修等優點。

1、ABB戶外型全封閉三相異步電動機

采用了ABB冷卻塔專用電機，該電機是為冷卻塔工作環境下的特殊要求而專門設計，雙密封防水汽，方便更換、拆卸、維修，無故障運行時間長，具有效率高，防護等級高（IP55），絕緣等級高（F級）等特點，能在冷卻塔濕熱環境條件下長期連續低能耗運行(正常使用壽命不小于20年)。

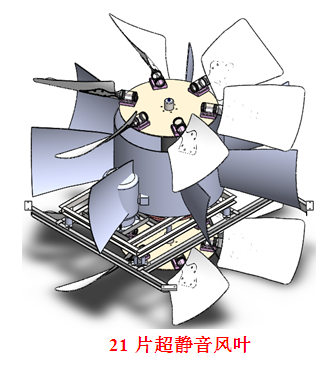

2、超低轉速大風量風機

冷卻塔噪音主要由風機產生，風機噪音是由于通過風機的渦流旋渦脈動和風機葉片及風機導流設備共同作用而產生的，主要來自渦流邊界層及尾跡。風機葉片葉尖氣流速度決定了風機噪音大小，風機旋轉噪聲與葉尖速度的十次方成正比，渦流噪聲與葉尖速度的六次方成正比。因此降低噪音主要降低葉片葉尖的氣流速度。超靜音風機葉片采用航空鋁合金板材，可進行無級調節角度。因風機設計為寬葉葉片，低轉速運行時具有風量大、全壓高、效率高、噪音低、傳動平穩等優點。而且其氣動性能好、高強度、耐腐蝕，并可通過改變?nèi)~片安放角度方法滿足工藝要求及提高裝置效率。

3、超靜音重力噴頭

采用重力自然池式布水，配水池水平，孔口光滑，積水深度為200mm。選用口徑較大的橫流塔專門布水噴頭，低水壓設計（20mmH2O），其優點是防止堵塞、布水均勻，另外播水盆上加設盆蓋，有效地防止雜物進入冷卻水系統造成水污染，有效避免頻繁清洗布水盤的麻煩，同時減少布水噪音向外傳播。

4、超靜音玻璃鋼消聲器

產品為內置空腔吸音裝置結構，外嵌微孔消音板，出風流暢、降噪能力很強，能有效地抑制低頻噪聲對聲環境質量造成的影響。

5、超靜音消聲百葉

外觀亮麗漂亮，產品結構為百葉內設空腔結構，外嵌微孔消音板，內置吸音裝置。有效地降低播淋水聲和低頻噪聲對聲環境質量造成的影響。

6、超靜音懸浮動力系統

全懸浮式動力系統設計，有效地抑制和降低冷卻塔運行時所產生的震動通過結構傳遞的方式對周邊設施或建筑物造成聲質量環境的影響。

7、消聲收水填料

采用薄膜式填料，薄膜式阻燃型淋水填料散熱面積大，熱力性能高，集導風、散熱、收水功能于一體。該填料采用真空吸塑而成，整張懸掛式安裝，填料自動定位，無需膠水粘結，方便安裝、拆卸、清洗而不至于破壞填料，同時也完全解決了填料因膠水粘結而易變脆的缺點，從而延長使用壽命（填料正常使用壽命大于15年）； 特菱超靜音冷卻塔填料PVC片材為全新料，具有非常強的抗寒凍性能，優越的親水性，熱力性能和抗腐蝕能力。填料片為難燃型材料，氧指數高達34.2，達到國家B1級難燃標準，優于B2級標準，在65℃水溫中72小時不發生變形現象，經過實踐運行證明，該填料能長期在50℃環境中運行。

8、進口軸承減速器

減速器軸承為日本NSK高精度軸承，傳動皮帶為日本"三星"（MITSUBOSHI）優質防水、防滑三角皮帶，槽輪與皮帶經動靜平衡測試，符合穩定運轉要求。

冷卻塔降噪方法

1．加裝排風消聲器：
在冷卻塔的出風口加裝一套阻抗復合式排風消聲器吸收排風氣流噪聲。消聲器設計根據軸流風機的風量、風壓大小與出風口的噪聲頻率特性來考慮，并控制通過消聲器內的流速。消聲器一般由 隔聲吸聲外殼、導流消聲片等組成。排風消聲器與冷卻塔排風口采用導風筒連接。排風消聲器外殼用50厚彩鋼夾芯板拼裝，消聲插片用80mm厚防潮離心玻璃棉作為吸聲層，用憎水玻纖布包覆， 有效的降低出風口的噪聲，同時也不影響冷卻塔風機的正常運行。消聲片飾面層為0.8mm厚鋁合金穿孔板，穿孔率大于30%，輕鋼龍骨結構。消聲插片為活絡結構，可以從消聲器中抽出，以便檢 修冷卻塔風機和電機。在消聲器過渡管區開設維修孔門, 維修人員從兩側扶梯上到冷卻塔上面進行維修。排風消聲器的尺寸為長4.6米*寬2.5米*高1.0米，排風導風筒的尺寸為長4.6米*寬2.5米 *高1.6米。排風消聲器型鋼安裝支架與原有冷卻塔脫開，自成體系，避免產生共振現象。因冷卻塔出風口處工況較復雜，特別是水霧嚴重，消聲插片飾面層如采用鍍鋅穿孔鋼板，長期在潮濕環 境下工作，容易銹蝕。為避免出現此類問題，延長消聲器使用年限，故消聲片護面采用0.8mm厚穿孔鋁合金板。選用消低頻型消聲器，消聲器性能需滿足下表：

2. 加裝隔聲屏：
聲波在傳播過程中遇到障礙時，就會發生反射、透射和繞射三種現象。聲屏障就是在聲源與受聲點之間插入一個設施，用以隔斷聲源到達受聲點的直達聲波，使部分聲波受阻反射，部分聲波則經吸收衰減后，通過屏體透射（極小）和屏頂繞射等附加衰減形式到達受聲點，達到減輕受聲點的噪聲影響、取得降噪效果的目的。屏障的高度及寬度原則上以隔斷聲源到達受聲點的直達聲波為最低限度，一般來說，為提高屏蔽效果，隔聲屏的高度通常不低于進風口高度的1.3倍；為避免影響進風，屏障離進風口距離通常不小于進風口高度的2倍。 為節省投資，同時達到降噪效果的最大化，在冷卻塔四周的其中三面加裝依附獨立鋼架做成如圖所示形狀的隔聲屏障控制落水噪聲及進風口泄漏噪聲，隔聲屏障構造為外側安裝具有隔聲、防水，輕型的夾芯彩鋼板，內側為穿孔鋁合金板。穿孔板的參數為：板厚 0.8mm，孔直徑5mm，穿孔率 30％(穿孔率過低會降低隔聲屏的降噪作用，一般都設計在 28％至 35％)，后置吸聲腔，彩鋼夾芯板厚度為 50mm，在彩鋼夾芯板內側加吸聲構件厚 50mm，內填高效吸聲玻璃棉。采用 H 型鋼或方管作為支撐結構，將屏障插入支撐結構中。

冷卻塔降噪案例

沈陽某高檔住宅小區采用集中供冷方式，將2臺方形逆流式冷卻塔安裝在14幢居民樓前的空地上。經測試，平均噪聲量高達68分貝，超過了環境噪聲標準的規定。居民強烈要求治理冷卻塔的噪聲污染。

噪聲源分析： 冷卻塔的噪聲源主要包括風機的空氣動力噪聲、機械噪聲和落水噪聲。

冷卻塔降噪方案：
1、在風機出風口設置阻性消聲器，有效阻止噪聲傳播。
2、為保證冷卻塔的散熱，設置組合式聲屏障來阻止下部噪聲傳播。
3、為有效減少噪聲，在冷卻塔底部設置吸隔聲組合式聲屏障吸收噪聲。
4、在冷卻塔中部設置阻尼隔聲板和吸聲材料，提高吸聲效果。
5、落水噪聲用玻璃棉材料吸收。

如果噪聲源大可用隔聲屏，噪聲可分為空氣性噪聲和固體性噪聲。
空氣性噪聲，如果噪聲源小可設隔聲罩，消聲器，降噪效果明顯。總之在傳播途徑中考慮降噪。
固體性噪聲，就要對噪聲源設備實施減振。通過減振可有效降低低頻噪聲根據噪聲源的不同，但降噪效果不佳
