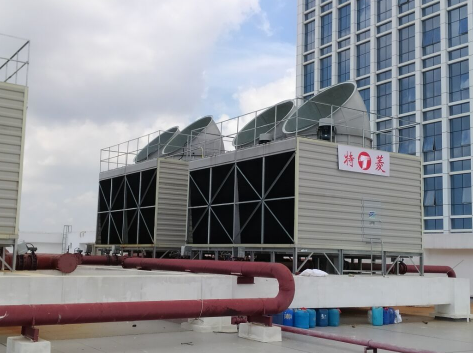

方型冷卻塔

方形逆流冷卻塔，熱力性能好、整塔穩定性好等。方型冷卻塔具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。方形逆流式玻璃鋼冷卻塔冷卻塔采用兩側進風，靠頂部的風機，使空氣經由塔兩側的填料，與熱水進行介質交換，濕熱空氣再排向塔外。方形逆流式玻璃鋼冷卻塔填料采用兩面有凸點的點波片，通過安裝頭使點波片粘結成整體，以提高剛性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力，填料尾部設有收水措施。

產品參數

工作原理

1、方形逆流式玻璃鋼冷卻塔循環水量在冷卻塔運轉當中，因下列因素逐漸損失：
A 當熱水與冷空氣在塔體內產生熱交換過程中，部份水量會變成氣體蒸發出去；
B 由于冷空氣系借助機械動力（馬達與風車）抽送，在高風速狀況下，部份水量會被抽送出去；
C 由于冷卻水重復循環，水中之固體濃度日漸增加，影響水質，易生藻苔，因此必須部份排放，另行以新鮮的水補充之。
逆流式冷卻塔底盤可作集水盤用，并配有手動補水、自動補水、排污、溢流等裝置，可作閉式循環水池使用，無需另設水池。靜音型系列冷卻塔采用獨特的降噪技術，噪音指標遠低于國家標準中的規定值。 圓形逆流式冷卻塔具有良好的穩定性和強度，能承受里氏8級地震和12級臺風的襲擊， 圓形逆流式玻璃鋼冷卻塔適用于中小型水量，多水源分散布置的循環冷卻水系統使用，布置十分靈活方便。

產品說明

　　冷卻塔的材料一般以碳鋼、不銹鋼和銅為主，其中碳鋼材質的管板在作為冷卻塔使用時，其管板與列管的焊縫經常出現腐蝕泄漏，泄漏物進入冷卻水系統會造成污染環境及物料的浪費。 冷卻塔在制作時，管板與列管的焊接一般采用手工電弧焊，焊縫形狀存在不同程度的缺陷，如凹陷、氣孔、夾渣等，焊縫應力的分布也不均勻。使用時管板部分與工業冷卻水接觸，而工業冷卻水中的雜質、鹽類、氣體、微生物都會構成對管板和焊縫的腐蝕。研究表明，工業水無論是淡水還是海水，都會有各種離子和溶解的氧氣，其中氯離子和氧的濃度變化，對金屬的腐蝕形狀起重要作用。另外，金屬結構的復雜程度也會影響腐蝕形態。 針對冷卻塔防腐問題，傳統方法以補焊為主，但補焊易使管板內部產生內應力，難以消除，可能造成冷卻塔管板焊縫再次滲漏。現西方國家多采用高分子復合材料的方法進行保護

產品特點：

1、高效率，低漂水 高效率的淋水填料散熱效率高，風阻系數小，使用壽命長。布水系統選用大口徑不堵塞高效能噴頭，保證布水均勻。高效能除水器可減低漂水損失至0.001% 2、使用壽命長 塔體采用強化玻璃鋼制造，不會腐蝕，減低保養及維修成本。所有塔體支架采用厚身鋼材制造，并經過熱侵鋅處理，持久耐用。 3、低噪音，高效風機 采用冷卻塔專用低速高效率軸流式風機，并可改變安裝角度以滿足不同的效率需要。 4、容易組裝 組合式設計，配件輕便，使運輸及安裝容易。

結構特征：

方形逆流式玻璃鋼冷卻塔般水溫的冷卻的圓形冷卻塔。
超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上又采取了一系列噪聲控制措施，標準點噪聲值比相應的低噪聲型低~5dB（A）。
它適合于噪聲要求更嚴的地方，例如：賓館，醫院，公共建筑以及距居民較近的場合。
工業型即中高溫冷卻塔，型增加了塔體直徑、風量風壓、功率、填料高度等一系列措施。它適合于水溫降較高的工業用水的冷卻。
選用及使用
就材料的耐寒性而言，但對于最冷月平均低于—10℃的地區，訂貨時應提出要求防結冰措施，出廠錢可配有淋水導流環，使水不流到百葉窗上。
循環水渾度不大于50毫克/升，短期不大于100毫克/升，不宜含有油污和機械性雜質，必要時采取滅藻及水質穩定措施。
本產品適用于不超過60℃。如超過60℃的，訂貨時提出，本廠可在選材上加以解決。如需阻燃型冷卻塔，訂貨是須說明，我廠也可滿足要求。
150噸以上的冷卻塔，風機葉片角度可以調整，但要保證各葉片角度一致，電流不超過電機的額定電流。各型風機可以短期間倒轉來消冰。因此，在結冰嚴重的地區，應設置可逆磁力起動器，按鈕應安裝在冷卻塔的附近。

選型設計：

圓形逆流式玻璃鋼冷卻塔，采用“瓶”形設計，風阻最小。方形逆流式玻璃鋼冷卻塔整塔組裝方便、堅固耐用、構輕盈精巧、冷卻效果好 。圓形逆流式冷卻塔體由優質玻璃鋼制作而成，表面膠衣采用進口原料，其色種內含光穩定劑，具有抗紫外線照射，色澤均勻鮮艷，可保持常年不褪色，不老化。傳動部件采用逆流式冷卻塔專用風機和電機。具有塔機運轉平穩、匹配合理、風量大、能耗低、噪聲小等特點。布水裝置由玻璃鋼布水管，尼龍布水器及鑄銅內芯組成，通過水的反沖力，自動旋轉布水。該布水裝置壓頭損失小、所需水壓低、配水均勻。填料經過山東熱工所測試，具有壽命長、冷效高、水的再分布均勻、風阻小、親水性好、耐高溫等特點。鋼制構件采用先進的熱浸鍍鋅工藝，外涂高性能防腐油漆，能確保其使用壽命。

冷卻塔優勢

降溫效果最佳
因使用了高效的熱交換充填材料，并經過特殊設計，極大的提高了本產品的熱交換性能，與原來的形狀相比，其設置面積大幅度下降。
省電力
因采用了壓力損失較小的充填材料并將風機通風管做成漏斗形，從而減少了風機的所需動力。
耐震設計
設計用地震輸入為：水平震度1.0垂直震度0.5，符合建設部頒發的新標準，另外，對于重要的建筑設備，可根據特殊設計用震度進行設計。
運轉聲音輕微
因采用特為冷卻塔設計的FRP制低音器的軸流風機，從而降低了運轉聲音。
良好的耐腐蝕性
塔體和水槽的材料采用了具有良好的耐腐蝕性合成的樹脂，另外在充分考慮防銹問題后，對骨架等鋼材部分采取了熱鍍鋅處理。
